Audit d'ingénierie : Contrôle de l'humidité dans les zones à haute hauteur et intégration des HVLS de la série TR

Le problème des 10 mètres : pourquoi la ventilation standard échoue

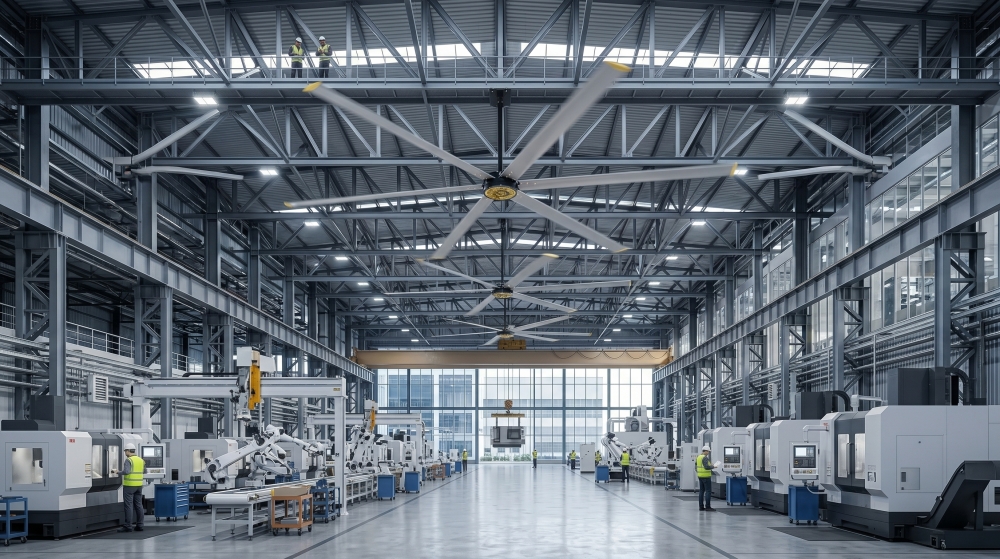

Dans les installations où la hauteur sous plafond dépasse 10 mètres, il ne s'agit pas simplement de chaleur — il s'agit d'un gigantesque « piège énergétique ». Des couches d'air stagnant s'accumulent près de la toiture tandis que l'humidité se dépose sur le sol en béton. C'est ce qu'on appelle la stratification thermique et le syndrome de dalle suintante (SSS). Le Ventilateur de Plafond Industriel Terrui Série TR n'est pas un luxe ; c'est une intervention HVLS à couple élevé conçue pour imposer une remise à zéro atmosphérique totale. En utilisant la technologie du moteur synchrone à aimants permanents (MSAP) IE5, ces unités déplacent des volumes d'air massifs pour briser la couche limite avant que la condensation ne ruine votre inventaire.

I. Entraînement direct contre la « taxe sur les boîtes de vitesses »

Les ventilateurs industriels traditionnels sont alourdis par des ensembles de transmission à forte friction. Dans le monde de l'ingénierie, nous appelons cela la « taxe sur les boîtes de vitesses » — la perte constante d'énergie cinétique par la chaleur et la traînée mécanique.

Application de couple pur : L'architecture à entraînement direct de Terrui couple le moteur EC directement au moyeu. Il n'y a pas de couche d'engrenage intermédiaire. Cela signifie que 100% du couple électromagnétique est appliqué aux profils aérodynamiques. Pour le modèle TR-24 (7,3 m de diamètre), cela se traduit par un jet de sol à haut volume immédiat avec une empreinte énergétique quotidienne de seulement 1,5 à 3 kWh.

Maintenance et responsabilité : L'installation d'équipements à plus de 10 mètres crée un cauchemar de maintenance à long terme. Si une boîte de vitesses fuit de l'huile ou si un engrenage s'use, il faut louer une nacelle ciseaux et arrêter la production au sol. La chaîne cinématique à semi-conducteurs de Terrui élimine ces points de défaillance. C'est un nœud d'infrastructure « installer et oublier » qui élimine le risque de contamination par l'huile sur l'inventaire situé en dessous.

II. Audit de capacité de la série TR (spécifications terrain)

Choisir le bon ventilateur de plafond industriel dépend du besoin de « jet de sol » de votre configuration spécifique. Voici les données de sortie technique pour la gamme série TR :

Remarque : Toutes les unités sont équilibrées mathématiquement pour limiter la sortie acoustique à 36-40 dBA, protégeant le bétail du stress et assurant le confort du personnel.

III. Logique d'humidité : pourquoi le contrôle de la température est une erreur

La plupart des ventilateurs industriels sont programmés pour accélérer en fonction de « comment ça se sent » (température). Dans la gestion de l'humidité, c'est une stratégie erronée. Terrui utilise un protocole spécialisé déclenché par l'humidité via la passerelle DZJ902 et les capteurs d'humidité DGY601485.

L'attaque du point de rosée : Au lieu de suivre une courbe thermique, le système surveille la proximité de l'air ambiant avec le point de rosée. Lorsque l'humidité relative (HR) augmente, le ventilateur passe en régime élevé.

Évaporation active : En générant un jet de sol horizontal à 14 800 m³/min (TR-24), le système perturbe physiquement la couche limite où la condensation se forme. Une fois le sol sec et les niveaux d'humidité stabilisés, le système s'arrête automatiquement. Nous privilégions l'air sec plutôt que la complexité gaspilleuse d'énergie des vitesses thermiques variables.

IV. Intégrité structurelle : 6063-T6 et dissipateurs thermiques métalliques

Les environnements industriels sont impitoyables envers le plastique et les composites. Le moteur EC Terrui est enfermé dans un boîtier métallique robuste qui fait également office de dissipateur thermique massif. Dans les usines de fabrication non climatisées, cela garantit que le moteur reste dans sa plage thermique optimale même en fonctionnement à couple élevé 24h/24 et 7j/7.

Les pales du ventilateur sont extrudées en aluminium de qualité aéronautique 6063-T6 premium. Regardez à l'intérieur du profil : ces profils aérodynamiques présentent des nervures longitudinales internes à plusieurs chambres. Cet échafaudage interne empêche le « battement des pales » ou la torsion aérodynamique lorsque le moteur atteint sa courbe de couple maximale. Vous obtenez une colonne d'air descendante uniforme de la racine à l'extrémité.

V. Analyse du retour sur investissement (ROI) : déstratification hivernale

Le retour sur investissement (ROI) d'un ventilateur de plafond industriel Terrui n'est pas seulement une mesure estivale. En hiver, la chaleur générée par votre système CVC monte et reste piégée près de la toiture (jusqu'à 25 °C). Le sol reste glacial. En faisant fonctionner le ventilateur à une vitesse faible et constante, vous récupérez cette chaleur piégée et la renvoyez vers la zone occupée. Impact réel : ce processus, appelé déstratification CVC, réduit généralement la facture de chauffage principal d'une installation de 25 % à 30 %.

VI. Conclusion : Contrôle environnemental conçu sur mesure

Passer à la série TR de Terrui représente un passage de la simple « circulation d'air » à une infrastructure environnementale dédiée. En combinant l'efficacité du moteur IE5 avec des attaques d'humidité automatisées déclenchées par capteurs, nous offrons un mécanisme de sécurité pour les paysages industriels modernes. Qu'il s'agisse de protéger un inventaire sensible de l'humidité ou de réduire les frais généraux énergétiques, Terrui est conçu pour répondre aux exigences de précision de l'entrepôt moderne.
