Pourquoi votre ventilateur de plafond industriel tombe en panne : un audit de terrain de 23 ans sur les réalités de la ventilation industrielle

Résumé

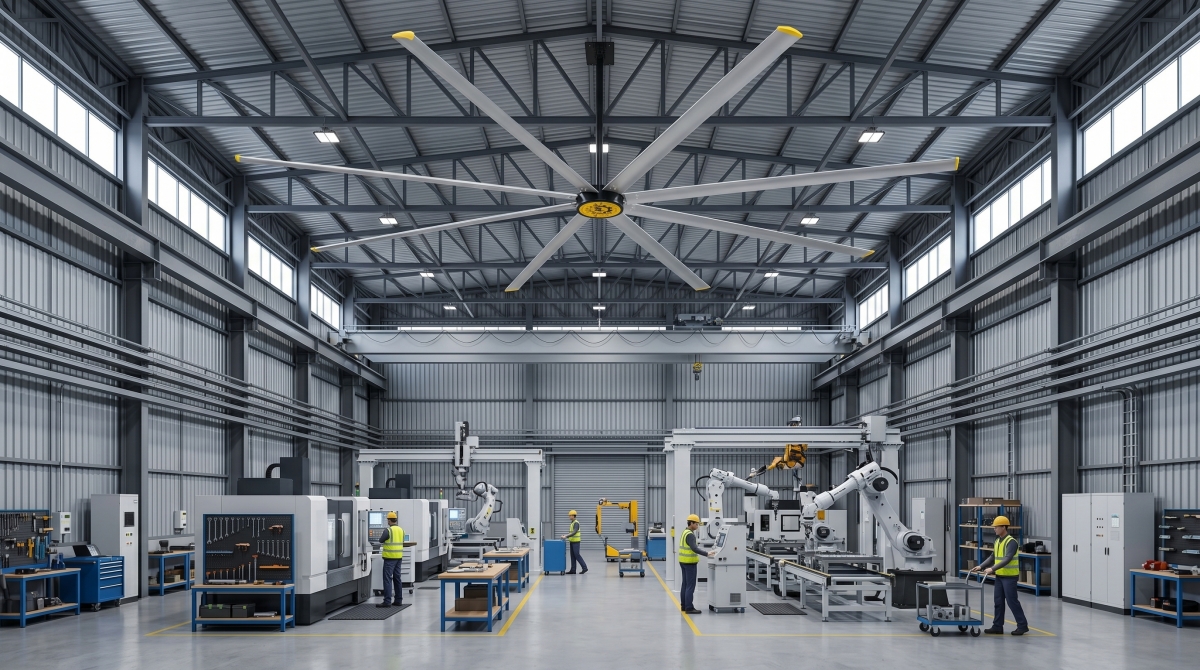

Entrez dans n'importe quel centre logistique de 5 000 mètres carrés à structure métallique ou usine de fabrication lourde pendant la saison de pointe d'humidité, et vous verrez exactement la même scène se dérouler à l'échelle mondiale. Haut au-dessus du sol en béton, une demi-douzaine de ventilateurs de plafond industriels géants tournent à plein régime. Leurs pales de 7,3 mètres fendent l'air, créant ce qui ressemble à une impressionnante tempête de puissance mécanique. Mais descendez au niveau du sol de l'entrepôt, là où le travail réel s'effectue, et l'illusion d'une ventilation haut de gamme s'effondre complètement. Le revêtement de sol en époxy est glissant à cause d'une couche d'humidité graisseuse, les chariots élévateurs dérapent dans les virages comme des voitures de cascade, et les ouvriers ont déboutonné leurs chemises d'uniforme, se plaignant que l'air ressemble à du velours humide.

Ce rapport livre un audit de terrain impitoyable des raisons pour lesquelles ces installations échouent. S'appuyant sur les 23 ans d'héritage de Terrui en ingénierie environnementale, nous contournons les catalogues commerciaux clinquants pour analyser la physique brute de la ventilation. Nous couvrons le Quoi (le changement structurel des boîtes de vitesses héritées aux moteurs synchrones à aimants permanents), le Pourquoi (les modes de défaillance thermodynamique et matérielle qui tuent l'efficacité), et le Comment (la mise en œuvre étape par étape des boucles de rétroaction IoT pilotées par capteurs). Si vous traitez la gestion de l'air de votre installation comme un simple problème d'appareil « plug-and-play », vous payez une lourde prime mensuelle sur vos factures d'énergie rien que pour brasser de l'air stagnant. Un véritable contrôle environnemental nécessite de s'éloigner des simples métriques de RPM et d'adopter des actifs structurels sans entretien conçus pour un retour sur investissement réel.

Quoi : La mécanique de la technologie d'entraînement direct PMSM

Si votre groupe d'ingénierie d'installation signe encore des bons de commande pour un ventilateur de plafond industriel reposant sur un moteur asynchrone à induction traditionnel couplé à un réducteur à engrenages, vous importez essentiellement une solution mécanique de 2010 dans un marché énergétique hyperconcurrentiel de 2026. Pendant des décennies, la méthode standard pour faire tourner un ensemble massif de pales de ventilateur en aluminium était de prendre un moteur à induction standard à haut régime, de le faire fonctionner à chaud, et d'utiliser une série d'engrenages pour réduire la vitesse à un régime utilisable de 50 à 60 tr/min tout en multipliant le couple.

La mécanique d'une boîte de vitesses signifie que des engrenages s'engrènent en permanence, créant une traînée de friction massive. Cette friction dissipe l'énergie sous forme de chaleur. Dans une configuration standard, vous perdez une énorme partie de votre énergie électrique d'entrée directement à l'intérieur du carter d'engrenages avant qu'elle n'atteigne le moyeu des pales. De plus, les engrenages s'usent, nécessitant des lubrifiants synthétiques qui fuient et tombent sur des stocks emballés immaculés.

Le ventilateur de plafond industriel PMSM moderne et haut de gamme repose entièrement sur l'architecture du moteur synchrone à aimants permanents (PMSM). Cette configuration élimine complètement les mécanismes de réduction intermédiaires. En utilisant des aimants permanents en terres rares à haute coercivité montés directement sur le rotor, le moteur crée un champ magnétique à très haut flux. Lorsque les enroulements du stator reçoivent du courant du contrôleur, le rotor tourne en parfaite synchronisation avec le champ magnétique rotatif. Il n'y a pas de liaisons, pas de courroies à tendre, pas d'engrenages en laiton à roder, et aucun tampon de friction. Le chemin de l'énergie électrique mène directement à l'ensemble de pales de 7,3 mètres. Le couple est généré immédiatement à l'arbre, permettant au système de maintenir une courbe d'efficacité plate au-dessus de 93 % sur toute sa plage de vitesse de fonctionnement.

Pourquoi : Science des matériaux et modes de défaillance thermodynamique

Pour comprendre pourquoi les systèmes de ventilation bon marché échouent, nous devons examiner la science des matériaux cachée et la cinétique de dégradation environnementale qui détruisent les équipements traditionnels. Le premier obstacle majeur est le poids mort structurel. Un moteur de ventilateur industriel standard en acier ou en fonte lourde peut facilement dépasser les 130 kilogrammes. Suspendre un tel poids mort à une structure en treillis vieillissante introduit une charge statique permanente qui conduit à une fatigue structurelle lorsqu'elle est soumise aux forces de précession gyroscopique.

Pour résoudre ce dilemme de poids sans sacrifier la durabilité structurelle, Terrui utilise des cadres et boîtiers en composite de fibre de verre haut de gamme. La fibre de verre offre un rapport résistance/poids incroyable, ce qui signifie qu'elle égale la rigidité structurelle de l'acier de construction tout en éliminant jusqu'à 75 % du poids statique en hauteur. Plus important encore, elle modifie complètement la façon dont le système survit aux agressions environnementales :

Résistance à la corrosion et non-conductivité : Dans les sites industriels exigeants comme les lignes de décapage, les entrepôts de produits chimiques ou les centres de distribution côtiers, l'acier au carbone s'oxyde et s'écaille rapidement. Les plastiques de qualité inférieure se déforment sous le stress thermique. La fibre de verre haut de gamme, cependant, est totalement anti-rouille, non conductrice et insensible au dégazage chimique. Cela fait du ventilateur de plafond industriel en fibre de verre le seul choix logique pour les environnements punitifs, car la matrice composite reste physiquement intacte et structurellement saine pendant des décennies sans nécessiter de retouches de peinture.

Déficit de déstratification hivernale : Arrêter une flotte de ventilateurs de plafond industriels en hiver est une fuite financière massive. L'air chaud s'accumule naturellement au plafond, tandis que le niveau du sol reste glacial. Faire fonctionner les ventilateurs à basse vitesse en inversant le sens de rotation pousse cette chaleur gratuite piégée le long des murs jusqu'au sol, équilibrant l'espace et réduisant les factures de chauffage jusqu'à 25 %.

Distorsion harmonique (THD) : Les variateurs de fréquence de qualité inférieure des ventilateurs bon marché injectent du bruit harmonique dans le réseau électrique de votre usine. Cette pollution électrique haute fréquence provoque des dysfonctionnements des automates programmables (PLC), des erreurs de communication aléatoires dans les trieurs automatisés, et une perte d'étalonnage des capteurs numériques.

Comment : Mise en œuvre de la boucle de rétroaction IoT

Le matériel n'est aussi intelligent que la logique qui contrôle ses paramètres d'entraînement. Pour libérer une véritable efficacité énergétique, vous devez vous éloigner des cadrans muraux manuels et intégrer le réseau de ventilation dans une boucle de rétroaction localisée pilotée par capteurs, comme le réseau Terrui IoT + AI.

Étape 1 : Déployer un suivi continu du THI

Au lieu de faire fonctionner les ventilateurs à une vitesse fixe, déployez des capteurs d'humidité relative ambiante et de température infrarouge de la dalle. Le système central calcule en continu l'indice température-humidité (THI) en direct et surveille la marge du point de rosée.

Dès que le système détecte que la température de la dalle de sol s'approche trop près du point de rosée de l'air ambiant, le logiciel accélère automatiquement l'entraînement PMSM. En accélérant le jet d'air horizontal au niveau du sol, vous augmentez la température de surface de la dalle en béton et évaporez la micro-condensation avant que l'eau liquide ne puisse se former, éliminant le syndrome de la dalle en sueur (SSS) et réduisant la consommation d'énergie basée sur la demande de 30 %.

Étape 2 : Établir une cartographie spatiale des obstructions en temps réel

L'air se comporte comme un fluide. Si une colonne d'air en mouvement heurte le côté plat d'un pont roulant ou un bloc solide de palettes de stockage haute densité, le flux d'air cohérent se brise en turbulence chaotique. Vous devez cartographier vos points d'installation de ventilateurs à l'aide d'un véritable modèle de fluide tridimensionnel, en vous assurant que le flux descendant contourne les obstructions structurelles et forme un jet de sol continu et à faible vitesse à travers les zones de travail.

Étape 3 : Activer les boucles de protection numérique par force contre-électromotrice (Back-EMF)

Programmez vos contrôleurs de moteur pour échantillonner en permanence les anomalies de courant de phase. Si un équipement de manutention à haute capacité de gerbage heurte une pale de ventilateur, le système détecte le pic de microsecondes dans la variance du courant moteur via la rétroaction de la force contre-électromotrice et coupe toute alimentation des bobines en quelques millisecondes, empêchant des dommages structurels catastrophiques avant qu'un rotor déséquilibré ne puisse tordre les supports de toit.

FAQ

Q1 : Pourquoi n'y a-t-il vraiment aucune « vidange d'huile » ni resserrage de courroie sur ces systèmes ?

R : Les ventilateurs industriels traditionnels reposent sur des pièces d'usure telles que des courroies de transmission en caoutchouc qui s'étirent, se dessèchent et craquent, obligeant les équipes de maintenance à monter sur une nacelle élévatrice pour les resserrer tous les six mois. Ils comportent également des transmissions multi-engrenages qui nécessitent des vidanges d'huile régulières pour éliminer les copeaux de métal générés par la friction des dents. Le ventilateur de plafond industriel à entraînement direct PMSM comporte un rotor tournant librement dans un champ magnétique, soutenu uniquement par des roulements à rouleaux à double blindage, lourdement scellés en permanence. Il n'y a aucun composant de friction, aucune courroie, ni aucun lubrifiant fluide, ce qui donne un système complètement scellé conçu pour une disponibilité sans intervention.

Q2 : Un ventilateur de plafond industriel empêchera-t-il vraiment mes sols en béton de « suer » ?

R : Oui, mais seulement si vous faites fonctionner le système avant que la couche de condensation ne se forme réellement. Le syndrome de la dalle en sueur se produit lorsque de l'air chaud et humide pénètre dans une installation et frappe une dalle de sol en béton froide qui a retenu le froid de la nuit précédente, abaissant la température de l'air en dessous de son point de rosée. Si le sol est déjà mouillé, allumer les ventilateurs est une réaction tardive. En faisant fonctionner les ventilateurs de manière proactive via la logique des capteurs, vous augmentez le coefficient de transfert de chaleur par convection de la surface en béton, réchauffant la dalle pour correspondre au point de rosée ambiant et neutralisant la physique de la condensation avant que l'eau ne puisse s'accumuler.

Q3 : Le boîtier en fibre de verre est-il sûr pour les ateliers à haute température comme le moulage ou le forgeage ?

R : Absolument. La fibre de verre est mondialement reconnue pour sa stabilité thermique exceptionnelle. Contrairement aux thermoplastiques standard qui ramollissent, se déforment ou s'affaissent lorsqu'ils sont exposés à des températures élevées, la fibre de verre de qualité industrielle maintient sa rigidité structurelle sans effort à des températures ambiantes dépassant 50 à 55 degrés Celsius. Ceci est critique directement sous les toits des forges lourdes, des fonderies ou des usines de moulage par injection de plastique. De plus, contrairement aux boîtiers en acier ou en fonte (qui absorbent la chaleur radiante et agissent comme des radiateurs thermiques qui renvoient la chaleur vers vos travailleurs), la fibre de verre possède d'excellentes propriétés d'isolation, contribuant à protéger le climat de l'espace de travail.

Q4 : Puis-je gérer de manière réaliste un réseau de plus de 50 ventilateurs répartis dans plusieurs bâtiments à partir d'une seule interface ?

R : Oui. L'approche héritée consistant à câbler des dizaines de cadrans muraux analogiques individuels vers une salle centrale est obsolète. Les systèmes modernes utilisent les protocoles industriels Modbus ou des mailles sans fil pour lier chaque variateur de fréquence individuel à un tableau de bord unique basé sur le cloud. Depuis ce portail, vous pouvez appliquer une logique de groupe distincte sur l'ensemble de votre installation. Vous pouvez configurer la zone A de l'entrepôt pour qu'elle fonctionne sur une courbe de déstratification douce basée sur son profil spécifique de stratification thermique hivernale, tout en configurant la zone B du quai de chargement pour qu'elle fonctionne sur un programme agressif piloté par capteurs lié à l'état en temps réel de vos portes de quai.

Q5 : Comment les ventilateurs PMSM protègent-ils nos systèmes de tri automatisés des interférences électriques ?

R : Les moteurs de ventilateur d'entrée de gamme bon marché utilisent des variateurs de fréquence de
