Purge atmosphérique totale : la réalité technique du déploiement des ventilateurs d'extraction en FRP en 2026

Résumé

Le ventilateur d’extraction n’est plus un simple « boîtier de ventilation » ; dans la synthèse chimique moderne, c’est un intervenant d’urgence à haute vitesse. Si votre installation repose sur une activation manuelle lors d’un pic de COV (composés organiques volatils), vous fonctionnez avec une « dette de latence » dangereuse. Cet audit détaille pourquoi un ventilateur d’extraction à haute capacité doit être intégré à des capteurs atmosphériques localisés pour atteindre une évacuation en quelques secondes. Nous analysons la physique chimique derrière la durabilité de la fibre de verre (PRV) – spécifiquement comment elle résiste à la « corrosion par piqûres » qui provoque la désintégration des unités métalliques sous une forte contrainte centrifuge. En passant à un réseau de ventilateurs d’extraction pilotés par Modbus/RS485, les responsables d’usine passent d’une gestion réactive des crises à une neutralisation proactive des risques. Ce rapport fournit le plan technique pour implémenter un système de purge volumétrique de 230 000 m³/h répondant aux strictes normes de sécurité 2026 pour les zones chimiques à haute densité.

Quoi : La physique mécanique du PRV et des moteurs EC à couple élevé

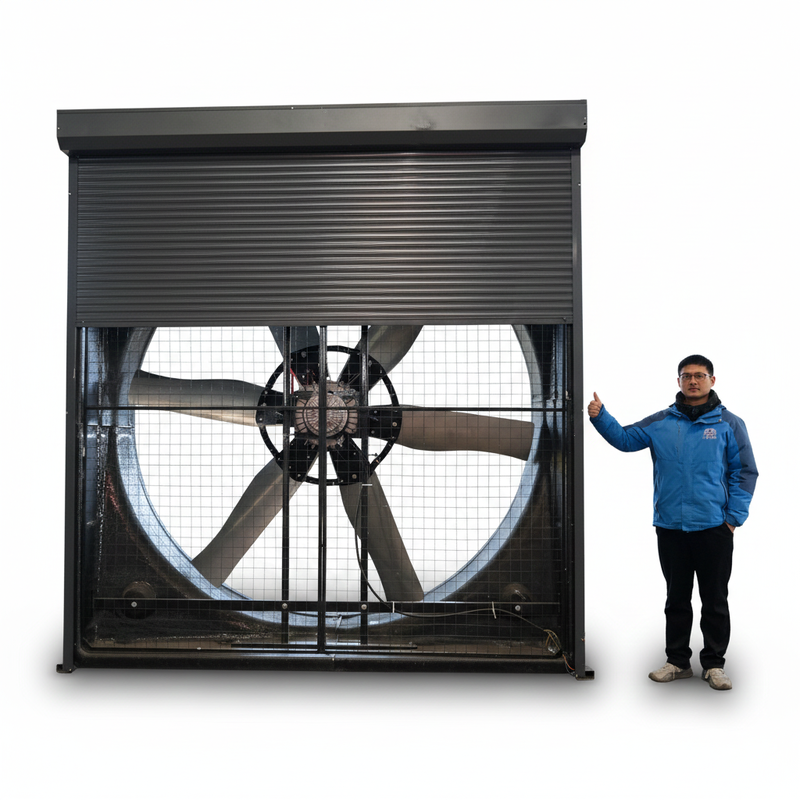

Définir un ventilateur d’extraction dans une zone à haut risque nécessite de regarder au-delà de la surface. C’est un moteur de déplacement volumétrique. Un ventilateur d’extraction de 98 pouces n’est pas seulement « grand » ; il est conçu pour gérer un transfert massif de masse d’air de 230 000 m³/h. La géométrie du carénage venturi est ici cruciale. Elle est conçue pour comprimer l’air à l’admission et l’accélérer à travers la sortie, créant un écoulement laminaire qui empêche les « tourbillons stagnants » qui piègent les gaz toxiques dans les coins d’une travée de production.

La science des matériaux d’un ventilateur d’extraction Terrui se concentre sur le plastique renforcé de fibres de verre (PRV). Ce n’est pas simplement du « plastique ». C’est un composite de fibres de verre à haute teneur en fils et de résines vinylesters chimiquement inertes. Ce rapport spécifique résine/verre garantit que le ventilateur d’extraction reste non réactif à l’acide sulfurique, à l’ammoniac et aux vapeurs caustiques. Contrairement à l’acier galvanisé ou inoxydable, qui souffre de piqûres moléculaires, le PRV reste structurellement solide. Lorsque vous montez un ventilateur d’extraction à son régime maximal lors d’un emballement thermique, les pales subissent une force centrifuge extrême. Les pales métalliques affaiblies par la corrosion se cisaileront ; les pales en PRV, en revanche, maintiennent leur densité structurelle et leur profil géométrique, garantissant que la purge se poursuit sans hésitation mécanique.

Le « cerveau » de ce ventilateur d’extraction est le variateur de fréquence (VFD) couplé à la logique numérique Modbus/RS485. Ce n’est pas un simple interrupteur marche/arrêt. C’est un nœud de sécurité réactif. Le bus RS485 permet au ventilateur d’extraction de communiquer directement avec les détecteurs de gaz. Il contourne le facteur humain. Lorsque les niveaux de COV atteignent un seuil prédéfini en parties par million (PPM), le moteur du ventilateur d’extraction reçoit une commande instantanée pour passer du ralenti à la capacité maximale. Cette réponse en une seconde est la seule façon de nettoyer une zone avant que les contaminants n’infiltrent les travées de travail adjacentes.

Pourquoi : L’erreur fatale du contrôle manuel et de la détérioration métallique

La plupart des responsables d’usine considèrent un ventilateur d’extraction comme un produit de base. C’est une erreur fatale dans le paysage du traitement chimique de 2026. Les raisons de moderniser reposent sur des défaillances mécaniques concrètes et la physique des temps de réaction humains.

Le tueur invisible : La corrosion par piqûres dans les unités métalliques

Dans une zone de synthèse chimique, l’air est agressif. Si vous utilisez un ventilateur d’extraction métallique, vous invitez la « corrosion par piqûres ». Ce sont des trous microscopiques qui rongent le réseau interne de la pale. Vous ne pouvez pas voir les dégâts depuis le sol. Mais au moment où vous avez besoin d’une purge d’urgence à grande vitesse, ce ventilateur d’extraction devient une bombe. La contrainte centrifuge provoque la désintégration du métal fragilisé. En passant à un ventilateur d’extraction en PRV, vous éliminez cette détérioration structurelle. Le PRV est inerte. Il ne se pigmente pas. Il ne rouille pas. Il garantit que lorsque le signal d’urgence est envoyé, les pales tiennent bon à un couple de crête de 1,5 kW.

La zone de mort de 180 secondes

Les données de sécurité montrent que lors d’une fuite de COV, l’écart entre la détection et un dépassement de seuil toxique est souvent inférieur à trois minutes. Nous appelons cela la « zone de mort de 180 secondes ». Si votre ventilateur d’extraction repose sur un opérateur qui sent une fuite et se rend à un panneau de contrôle, le retard est fatal. Cette « latence humaine dans la boucle » est la cause principale des violations de santé industrielle. Un ventilateur d’extraction automatisé retire la personne de la boucle. Il se déclenche la milliseconde où un capteur identifie le pic de PPM, neutralisant la menace avant qu’elle ne puisse se disperser dans les zones de bureau ou de préparation adjacentes.

Stabilisation thermique vs. Emballement du réacteur

Les réactions chimiques ne sont pas stables ; elles ont des « pics de chaleur ». Un réacteur fonctionnant à la limite de sa capacité thermique peut tomber en panne si la température ambiante de l’air augmente ne serait-ce que de 5 degrés. Un ventilateur d’extraction capable de 230 000 m³/h agit comme un évacuateur de chaleur d’urgence. Il stabilise la température ambiante, empêchant une seconde crise thermique. Cette puissance volumétrique est essentielle pour maintenir « l’équilibre thermique » dans les zones de traitement à haute densité.

Comment : Le protocole d’ingénierie pour le déploiement d’un réseau de sécurité automatisé

Implémenter un réseau de ventilateurs d’extraction à sécurité intégrée est un processus en plusieurs phases qui nécessite une synchronisation de précision de la force mécanique et de la logique numérique.

Phase 1 : Cartographie des zones de concentration et réseaux de capteurs

On n’installe pas un ventilateur d’extraction n’importe où. On commence par cartographier les « zones de concentration » – les zones où l’accumulation de gaz est physiquement inévitable en raison de la géométrie du bâtiment ou de la densité des vannes. Chaque ventilateur d’extraction doit être associé à un réseau de capteurs local. Cela permet une « frappe localisée ». Si une fuite se produit dans la travée B, le ventilateur d’extraction de la travée B lance immédiatement une purge à grande vitesse. Il confine le gaz, l’empêchant de flotter dans toute l’installation.

Phase 2 : Réglage des registres Modbus et intégration RS485

Le moteur du ventilateur d’extraction est connecté à un variateur de fréquence programmé avec un « gradient de sécurité ». Nous utilisons le bus RS485 pour établir le protocole de communication. À mesure que les niveaux de PPM augmentent, la vitesse du ventilateur d’extraction augmente proportionnellement. Ce n’est pas une courbe linéaire ; c’est une rampe prioritaire à la sécurité. Nous réglons les registres Modbus pour garantir que le ventilateur d’extraction atteigne 100 % de sa capacité en moins de 10 secondes après un déclenchement. Cette « vitesse vers le maximum » est la métrique la plus critique dans l’évacuation des gaz toxiques.

Phase 3 : Synchronisation des volets et dégagement du chemin d’air

Un ventilateur d’extraction n’est aussi bon que son chemin d’air. Nous utilisons des volets intégrés renforcés qui restent hermétiquement fermés lorsque l’unité est à l’arrêt. Cela empêche l’humidité extérieure et les contaminants d’entrer. Lorsque le ventilateur d’extraction s’active, un actionneur à couple élevé ouvre les volets en parfaite synchronisation avec la montée en régime du moteur. Nous vérifions cela avec un interrupteur de fin de course physique pour garantir que le chemin d’air est 100% dégagé avant que le moteur n’atteigne son régime maximal, empêchant ainsi les dommages de contre-pression sur les pales en PRV.

Phase 4 : Intelligence locale et configuration de redondance

Dans une usine chimique, on suppose que le réseau tombera en panne. Nous configurons chaque ventilateur d’extraction avec une « intelligence locale ». Cela signifie que l’unité est câblée directement à un capteur de gaz local, contournant le système de gestion technique central (BMS) de l’usine. Si le serveur principal plante ou si les câbles Ethernet fondent, le ventilateur d’extraction reçoit toujours le signal pour lancer une purge à grande vitesse. Cette redondance est la différence fondamentale entre un équipement de ventilation et une infrastructure de sécurité.

Phase 5 : Audit volumétrique post-installation

Une fois le réseau de ventilateurs d’extraction opérationnel, nous ne le « mettons pas simplement en marche ». Nous effectuons un « test de trace de fumée ». Nous libérons de la fumée non toxique au point le plus éloigné du ventilateur et chronométrons le temps nécessaire pour que le ventilateur d’extraction réalise un renouvellement d’air à 100 %. Si nous trouvons des « poches d’air mort », nous ajustons la fréquence du VFD ou l’inclinaison des pales. Nous nous assurons que le ventilateur d’extraction délivre son débit nominal de 230 000 m³/h dans des conditions réelles, et pas seulement sur une fiche technique.

FAQ : Questions essentielles pour l’achat d’un ventilateur d’extraction

Q1 : Comment le ventilateur d’extraction réagit-il si le réseau central de l’usine tombe en panne ?

Nous programmons nos unités de ventilateur d’extraction avec une « intelligence locale ». En câblant directement l’unité aux capteurs de gaz locaux, le ventilateur peut lancer une purge à grande vitesse même en cas de panne totale du BMS (système de gestion technique du bâtiment). Il s’agit d’une redondance non négociable pour les zones chimiques où la fiabilité du réseau peut être compromise lors d’une crise.

Q2 : La fibre de verre (PRV) utilisée dans le ventilateur d’extraction est-elle vraiment ignifuge ?

Absolument. Nous utilisons des mélanges de résines spécialisés dans nos composants de ventilateur d’extraction qui sont auto-extinguibles et répondent aux normes les plus élevées de sécurité incendie industrielle. Dans une zone de fabrication chimique, le plastique standard ou les composites bon marché sont une source de combustible ; le PRV Terrui est une barrière résistante au feu conçue pour maintenir l’intégrité structurelle à des températures élevées.

Q3 : Ces unités de ventilateur d’extraction peuvent-elles gérer une soudaine montée de chaleur provenant d’un réacteur chimique ?

Oui. Un ventilateur d’extraction de 98 pouces est conçu pour l’évacuation thermique d’urgence. En déplaçant 230 000 m³/h d’air surchauffé, le ventilateur stabilise la température ambiante autour du réacteur, empêchant l’emballement thermique de dégénérer en une explosion secondaire. Il agit comme un stabilisateur thermique pour l’ensemble de la travée.

Q4 : Le flux d’air à haute vitesse du ventilateur d’extraction interférera-t-il avec nos ventilateurs de plafond existants ?

Ils sont en fait conçus pour être complémentaires. Pendant que le ventilateur d’extraction élimine le gaz toxique principal, un ventilateur de plafond industriel élimine les « poches d’air mort » près du sol où les vapeurs lourdes persistent souvent. Ensemble, ils créent une purge atmosphérique 3D qui garantit qu’aucune poche d’air stagnant ne subsiste après une fuite.

Q5 : Pourquoi Modbus/RS485 est-il considéré comme meilleur qu’un simple contrôle manuel pour un ventilateur d’extraction ?

La logique numérique supprime le facteur humain. Le contrôle manuel introduit un « écart de latence » dangereux où un opérateur doit réagir à une alarme. Un ventilateur d’extraction sur un réseau Modbus réagit instantanément aux données des capteurs. Il garantit une réponse en une seconde aux pics de gaz, purgeant l’air avant que la menace ne puisse se disperser.

Q6 : Quel est le calendrier d’entretien réel d’un ventilateur d’extraction en PRV ?

L’entretien d’un ventilateur d’extraction en PRV est minimal car le matériau est anticorrosion. Contrairement aux unités en acier, vous n’avez pas besoin de vérifier la rouille ou les piqûres tous les six mois. Nous recommandons un simple audit annuel des connexions du VFD et des actionneurs de volets. C’est une solution à faible coût d’exploitation pour les environnements chimiques 24h/24 et 7j/7.

Conclusion

L’ère de la « ventilation manuelle » est révolue. Pour toute installation manipulant des composés toxiques ou volatils, un réseau automatisé de ventilateurs d’extraction est le seul protocole de sécurité viable. En combinant la puissance volum
