Ingénierie stratégique : perturber la stratification de l'ammoniac en hiver via la modulation du ventilateur de circulation à basse vitesse

Résumé

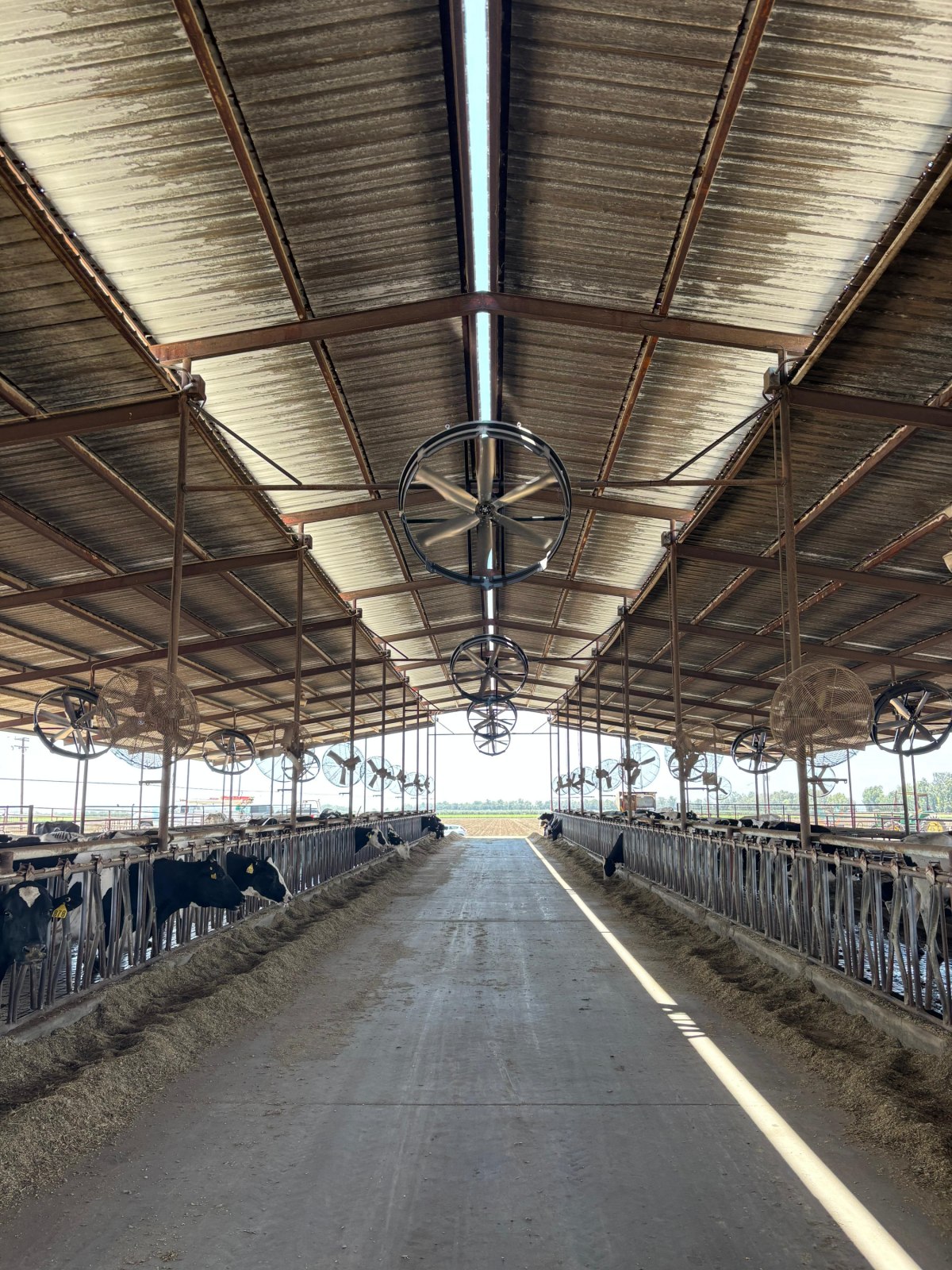

Le ventilateur de circulation est la seule barrière technique empêchant un effondrement respiratoire total dans les bâtiments d’élevage laitier fermés en hiver. Lorsque les étables sont scellées pour protéger la zone de neutralité thermique du troupeau, elles deviennent par inadvertance des chambres à gaz où l’ammoniac (NH3) et l’humidité compromettent la qualité de l’air. Comme l’ammoniac est un sous-produit dense et hydrosoluble de la décomposition du fumier, il ne se contente pas de flotter ; il s’installe dans une « zone de respiration » toxique située à environ 0,5 à 1,0 mètre au-dessus de la litière. Ce rapport examine l’application de la technologie des ventilateurs de circulation—en particulier les séries 115-A et 368-B de Terrui, équipées d’un moteur PMSM—en tant qu’outil d’homogénéisation proactive de l’atmosphère. Grâce à une modulation sans palier via une application, ces ventilateurs peuvent être réduits à une vitesse très silencieuse qui perturbe la stratification des gaz sans provoquer de stress thermique. Cette logique de « récurage » soulève les lourdes molécules d’ammoniac vers le volume supérieur de l’étable, où elles peuvent être traitées par des points d’extraction secondaires. Il s’agit d’un protocole de sécurité biologique qui protège le système de défense mucociliaire du troupeau pendant les mois les plus à risque de l’année.

Quoi : La physique technique de l’homogénéisation atmosphérique à bas régime

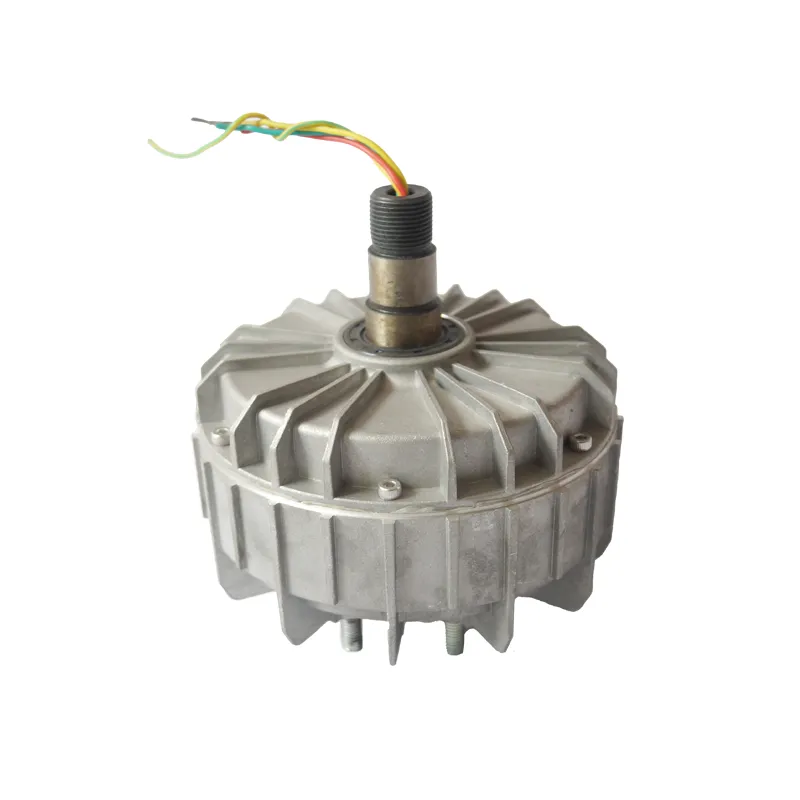

Définir un ventilateur de circulation professionnel pour l’hiver nécessite de dépasser l’état d’esprit de « refroidissement des vaches » propre aux équipements standards. Il s’agit d’un mélangeur atmosphérique 3D. L’efficacité de ce processus est dictée par la densité de couple du moteur et sa réponse en fréquence à bas régime (tr/min). Les séries de moteurs 368-B et 368-A de Terrui utilisent une architecture à courant continu sans balais à rotor externe à aimants permanents (moteur EC) qui maintient un facteur de puissance élevé même lorsqu’il fonctionne à 20 % de sa capacité nominale. Alors qu’un moteur 368-B de 10 HP (7500 W) tire 13,5 A en été en période de pointe, en « mode hiver », il est numériquement réduit à une fraction de cette consommation. Contrairement aux moteurs à induction AC traditionnels qui souffrent de « glissement de fréquence » et de surchauffe lorsqu’ils fonctionnent à basse vitesse, le variateur PMSM garantit que le ventilateur de circulation reste thermiquement stable pendant les cycles hivernaux 24 h/24 et 7 j/7.

La composition structurelle du ventilateur de circulation est tout aussi cruciale pour les performances hivernales. Chaque unité est dotée d’un cadre en polyéthylène (PE) double couche à haute résistance. Le PE est le seul matériau viable pour les étables fermées en hiver, car il offre une immunité absolue à la corrosion induite par la condensation, qui transforme les ventilateurs en acier galvanisé en ferraille en trois ans. L’ensemble aérodynamique—utilisant des pales équilibrées en acier inoxydable 304 ou en alliage de haute qualité—est conçu pour déplacer l’air en colonne laminaire. À basse vitesse hivernale, cela crée un vortex doux avec juste assez d’énergie cinétique pour déplacer les gaz au niveau du sol sans créer de courant d’air qui dépouillerait la couche limite thermique de la vache. Avec une interface de signal 0-10 V intégrée, ces unités de ventilateurs de circulation fonctionnent comme des nœuds intelligents, permettant une granularité atmosphérique historiquement impossible avec une logique de ventilation standard « marche/arrêt ».

Le moteur lui-même utilise des aimants en terres rares à haute coercitivité qui maintiennent la densité de flux magnétique même dans la « sueur » à haute humidité d’une étable fermée. Cela garantit que le ventilateur de circulation conserve son couple même lorsque l’air est lourd d’humidité. Le contrôleur EC intégré gère le champ magnétique en temps réel, en micro-ajustant la modulation de largeur d’impulsion (PWM) pour garantir que les pales de 114 pouces ou 72 pouces fournissent un échange d’air constant et non pulsé. Il s’agit d’un changement d’ingénierie passant de « déplacer l’air » à « gérer l’hygiène de l’air », où chaque watt est comptabilisé. Le boîtier en PE empêche en outre la résonance acoustique, ce qui signifie que le processus de purification hivernale est pratiquement silencieux, réduisant les pics de cortisol dans le troupeau.

Pourquoi : Analyse de l’« ascenseur mucociliaire » et du brouillard d’ammoniac

Pourquoi un ventilateur de circulation à basse vitesse est-il une nécessité de survie pour l’élevage moderne ? Cela tient à la dynamique des fluides de l’ammoniac et au comportement de repos biologique d’une vache de 700 kg.

La pathologie de la zone de respiration à 0,5 mètre Une vache laitière en bonne santé passe 12 à 14 heures par jour couchée. Pendant ce temps, son museau est positionné à 0,5 à 0,8 mètre au-dessus de la litière—exactement la zone où les concentrations d’ammoniac (NH3) et d’humidité atteignent leur pic toxique. L’ammoniac est un marteau cytotoxique. Il ne « sent pas seulement mauvais » ; à des concentrations aussi faibles que 20 parties par million (ppm), il paralyse les cils dans la trachée de la vache. Ces poils microscopiques sont l’« ascenseur mucociliaire », la première défense contre les agents pathogènes aéroportés. Lorsque cet ascenseur est immobilisé, des bactéries comme Pasteurella et des virus comme le BRSV s’installent profondément dans les poumons. Cela conduit à la maladie respiratoire bovine (BRD), qui est la première cause de mortalité chez les veaux et une ponction massive sur le retour sur investissement des vaches adultes. Le ventilateur de circulation est le seul outil capable de briser physiquement ce « brouillard d’ammoniac » au niveau du sol.

Homogénéisation vs déperdition thermique et stress froid Dans une étable fermée en hiver, l’air est stratifié. L’air chaud et propre reste au plafond tandis que l’air froid et toxique repose sur les vaches. Si vous faites fonctionner votre ventilateur de circulation à des vitesses estivales, vous dépouillez la vache de sa couche limite thermique, l’obligeant à brûler de l’énergie pour la chaleur plutôt que pour la production laitière. C’est une catastrophe pour le retour sur investissement. Cependant, en utilisant l’application pour moduler le moteur EC à aimants en terres rares à une vitesse « chuchotante » (maintenant une vitesse du vent au niveau des animaux inférieure à 1,5 m/s), le ventilateur de circulation perturbe la stratification des gaz sans refroidir le troupeau. Vous utilisez essentiellement le ventilateur comme un outil de récurage pour soulever les toxines dans le volume supérieur de l’étable, où elles peuvent être efficacement traitées par les évents de faîtage.

Le coût économique de la stagnation hivernale et des pertes respiratoires Les éleveurs pensent souvent économiser de l’argent en éteignant leur ventilateur de circulation en hiver. C’est une fausse économie. Le coût d’une seule épidémie de BRD—incluant les frais vétérinaires, les antibiotiques et la perte permanente de production future—dépasse de loin la consommation électrique négligeable d’un moteur 368-B fonctionnant à 25 % de sa capacité. En maintenant une zone de respiration propre, vous protégez votre matière sèche ingérée (MSI) et garantissez que le système immunitaire du troupeau reste concentré sur la production, et non sur la survie. Le ventilateur de circulation est une police d’assurance biologique pour vos actifs les plus précieux.

Humidité relative et survie des agents pathogènes Dans l’air stagnant d’une étable fermée, l’humidité relative (HR) dépasse souvent 90 %. C’est une boîte de Petri pour les agents pathogènes environnementaux. Une HR élevée empêche le séchage de la litière, entraînant des infections cutanées et des pelages humides qui augmentent le risque de stress froid. Le ventilateur de circulation facilite l’évaporation constante de l’humidité. Même à basse vitesse, le mouvement de l’air aide à garder la surface des stalles sèche, réduisant le taux de survie des bactéries aéroportées. Comme le moteur PMSM de Terrui est si efficace, vous pouvez faire fonctionner ce processus de séchage 24h/24 et 7j/7, utilisant essentiellement l’air comme un « désinfectant naturel » pour maintenir la biosécurité de l’étable.

Comment : Mise en œuvre du protocole numérique de « récurage » pour l’air hivernal

Exécuter une stratégie réussie de qualité de l’air hivernale nécessite de passer de « l’intuition humaine » à la « précision numérique ». Suivez ce protocole technique pour la gamme de ventilateurs de circulation Terrui :

Étape 1 : Calibration des profils de vitesse « mode hiver » À l’aide de l’application Terrui, chaque ventilateur de circulation doit se voir attribuer un profil de vitesse hivernale spécifique. Pour une unité de 72 pouces avec un moteur de la série 254 (2000 W), le régime doit être limité à environ 20-25 % de sa capacité nominale. Cela crée une pression suffisante pour briser la stratification des gaz sans provoquer de frissons. Pour l’énorme ventilateur de circulation de 114 pouces, le moteur 368-B de 10 HP doit être réglé sur un cycle à faible charge. Cela consomme un courant minimal—souvent moins de 2 A—tout en purifiant une empreinte 3D massive d’air, garantissant que l’air à l’arrière des stalles est aussi propre que l’air au faîtage.

Étape 2 : Création de vortex synchronisé et cartographie des zones de stagnation Plutôt que de faire fonctionner les ventilateurs comme des unités indépendantes, ils doivent être regroupés pour créer une logique unifiée de mélange de l’air. Dans une étable standard, les ventilateurs au-dessus de la couloir d’alimentation et ceux au-dessus des stalles peuvent être synchronisés pour déplacer l’air selon un motif circulaire lent. Cela empêche les « poches stagnantes » dans les coins où l’humidité et les niveaux de fumier sont plus élevés. En coordonnant le réseau de ventilateurs de circulation, les gestionnaires d’élevage s’assurent que l’ensemble de l’installation maintient une concentration de NH3 constante inférieure au seuil de 10 ppm. Si vous avez un point mort, le ventilateur de circulation ne fait pas son travail.

Étape 3 : Atténuation de l’ammoniac et automatisation basées sur des capteurs L’application la plus avancée consiste à connecter le réseau de ventilateurs de circulation à des capteurs en temps réel d’ammoniac (NH3) et d’humidité relative (HR) via l’interface 0-10 V. Si la concentration de gaz à la marque de 1,0 mètre dépasse une limite de sécurité prédéfinie (par exemple, 15 ppm), le système de contrôle de l’application peut automatiquement augmenter la vitesse des ventilateurs par incréments de 5 %. Cette « purification proactive » garantit que la zone de respiration reste sûre même si les niveaux d’humidité de l’étable grimpent lors d’un front chaud. Le ventilateur de circulation devient un nœud autocorrecteur dans le plan de biosécurité de l’installation.

Étape 4 : Gestion de la corrosion et de la condensation dans les étables fermées Les étables d’hiver sont notoirement corrosives. Humidité élevée + Ammoniac = Mort du métal. L’indice de protection IP55 du moteur du ventilateur de circulation et le cadre en PE non corrosif sont essentiels pour un fonctionnement hivernal 24h/24 et 7j/7. Nous recommandons une simple inspection mensuelle des pales en acier inoxydable. L’accumulation de poussière en hiver peut être collante en raison de l’humidité ; garder les pales propres garantit que le ventilateur de circulation maintient son équilibre aérodynamique silencieux, vital pour une atmosphère d’étable à faible stress.

FAQ : La check-list de ventilation hivernale de l’ingénieur sceptique

1. Le fait de faire fonctionner un ventilateur de circulation en hiver augmente-t-il le risque de mammite en soufflant sur les mamelles ?

Non. Lorsque le ventilateur de circulation est modulé à son réglage de « purification » à basse vitesse, la vitesse du vent au niveau des animaux reste inférieure à 1,5 m/s. Cela est insuffisant pour provoquer le refroidissement de l’extrémité du trayon associé aux risques de mammite. En fait, en séchant la surface de la litière, le ventilateur de circulation réduit la charge bactérienne environnementale qui cause la mammite. Vous échangez un trayon froid contre un lit sec.

2. La consommation électrique d’un ventilateur de 10 HP vaut-elle la peine pour la purification de l’air en hiver ?

Oui, car la puissance consommée est non linéaire. En « mode hiver », un ventilateur de circulation 368-B de 10 HP utilise seulement une fraction de sa puissance—souvent moins de 800 W. C’est un coût négligeable comparé à la perte de plus de 5 000 $ due à une seule épidémie de maladie respiratoire. Vous payez pour l’« hygiène de l’air », ce qui est nettement moins cher que les médicaments et l’élimination des carcasses.

3. Pourquoi ne pas simplement utiliser des ventilateurs d’extraction pour éliminer l’ammoniac ?

Les ventilateurs d’extraction retirent l’air, mais ils ne le « mélangent » pas nécessairement
